11M 固定標準ノズル装着時
- 仕様
- 重量（マニホールド35g 含む） 102g
- 寸法 W・D Φ28mm×H63mm
- エアー消費量 約330ℓ/min
- 液吐出量 約25cc/sec
ボディー材質=アルミ（表面：アルマイト処理）
ダイカスト用スプレーに特化した最適微少量を実現！
極微少量から少量まで、使用状況に応じてフレキシブルに対応！
連続微少量、間欠微少量スプレーに対応する柔軟性！
スプレー制御はクローズドパイロット式の3ポートタイプ！ 低粘度油性離型剤の塗布にも対応可能 ！
少量化はしたいが、鋳造型の改造までは、、、
どの程度少量化できるか、ひとつの少量アトマイザーで いろいろ試したい、、、
今の制御システムを大きく変えずに少量化したい、、、
このようなニーズにお応えし、さらに環境対策にも大きく貢献！！

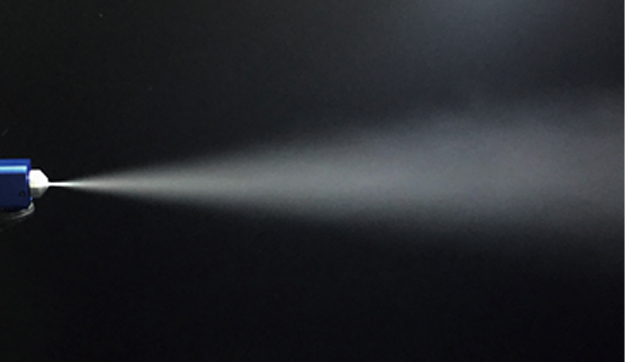

| 型式 | ECOTT-02 | ECOTT-05 | ECOTT-07 |
|---|---|---|---|
| エア圧力・液圧力 | エア圧0.4Mpa、液圧0.2Mpa | エア圧0.4Mpa、液圧0.2Mpa | エア圧0.4Mpa、液圧0.2Mpa |
| 噴霧量 cc/sec | 0.5cc | 3cc | 6cc |
| エアー消費量 L/min | 約50 ℓ/min | 約50 ℓ/min | 約50 ℓ/min |
| ボディ材質 | アルミ | アルミ | アルミ |
| 重 量 g | 71g | 71g | 71g |
| 寸 法 ㎜ | W・D32㎜×H38㎜ | W・D32㎜×H38㎜ | W・D32㎜×H38㎜ |
| 接続口径 エア | 外径 Φ8 チューブ | 外径 Φ8 チューブ | 外径 Φ8 チューブ |
| エ接続口径 液 | 外径 Φ4 チューブ | 外径 Φ4 チューブ | 外径 Φ4 チューブ |
| オープンパイロットエア | ― | ― | ― |
| クローズドパイロットエア | 外径 Φ4 チューブ | 外径 Φ4 チューブ | 外径 Φ4 チューブ |
コンパクトかつ軽量ボディ。
「液吐出」、「エアーブロー」の切り替えが極めて早い。
クローズド、パイロットエアー仕様のため、エアーブロー単体での動作が可能。
※推奨吐出条件
エアー＝0.4MPa
液＝0.2MPa
| 接続口径 | mm |
|---|---|
| スプレーエアー | 外径 Φ8 チューブ |
| 液 | 外径 Φ4 チューブ |
| オープンパイロットエアー | － |
| クローズドパイロットエアー | 外径 Φ4 チューブ |
| 仕様 | 重量（マニホールド35g 含む） | 寸法 | エアー消費量 | 液吐出量※1 |
|---|---|---|---|---|

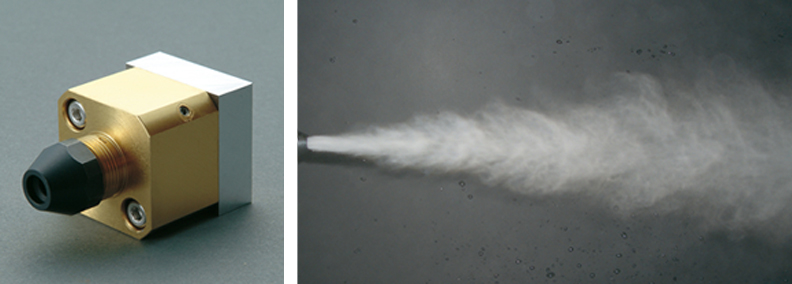

| 固定標準ノズル装着時 | 100g | W・D32mm×H44mm | 約310ℓ/min | 約13cc/sec |

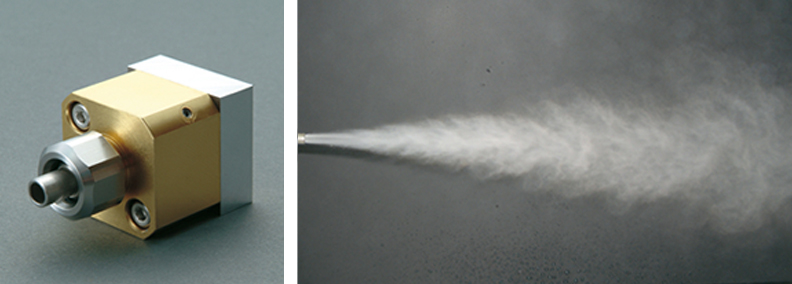

| KHノズル装着時（可変ノズル） | 114g | W・D32mm×H46mm | 約300ℓ/min | 約12cc/sec |

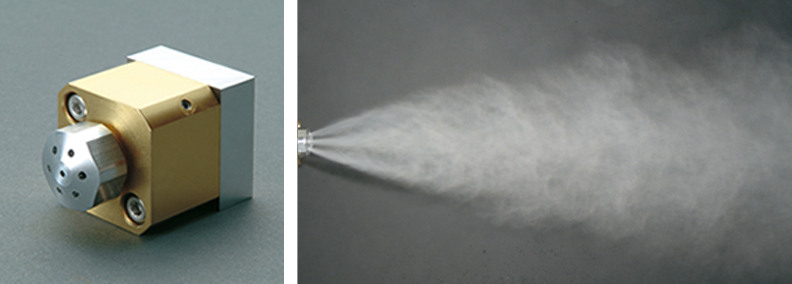

| KS7-20ノズル装着時（拡散ノズル） | 98g | W・D32mm×H35mm | 約310ℓ/min | 約13cc/sec |

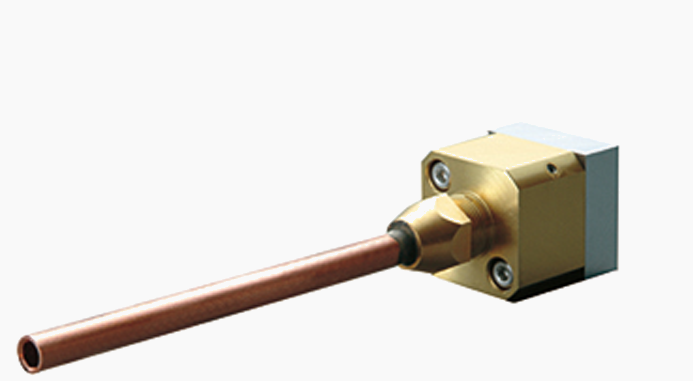

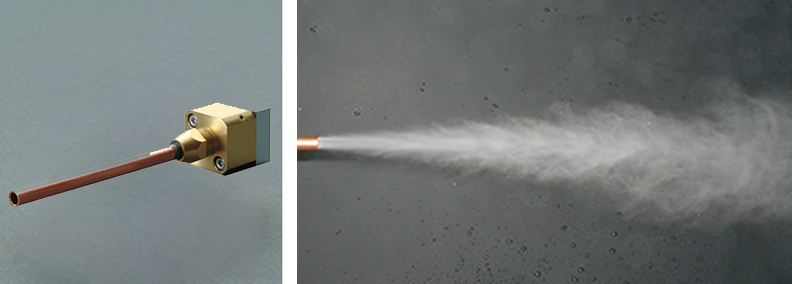

| 銅パイプノズル装着時 | 114g（ノズル長150mmの時） | W・D32mm×H195mm※2 | 約305ℓ/min | 約12cc/sec |
軽量化を実現し、強いエアーブローを単体動作で吐出可能。
微噴霧で均一な安定したスプレーが可能。
少量スプレーに効果的でコストダウン、環境対策にも貢献。
| 仕様 | GRSH-10 | 標準型 | |
|---|---|---|---|
| 重量 | 27g（10B-102/28g） | GRSH-10C | 広角タイプ |
| 寸法 | W25mm×D・HΦ16.2mm | GRSH-10S | ショートタイプ |
| 材質 | ステンレス | GRSH-10B-102 | 液だれ防止チェック付き |
| GRSH-10T | 先端短パイプ付き | ||
その他、固定スプレー、型外スプレー、噴霧形状可変タイプ、スプレー装置搭載可能タイプなど、さまざまな製品がございます。 ニーズに合わせてお気軽にお問い合わせください。
